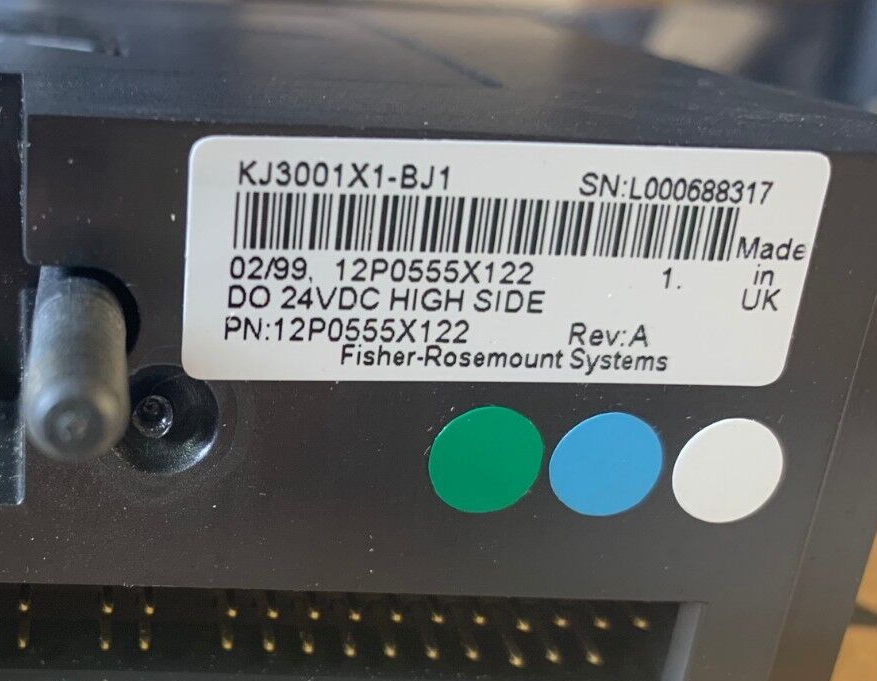

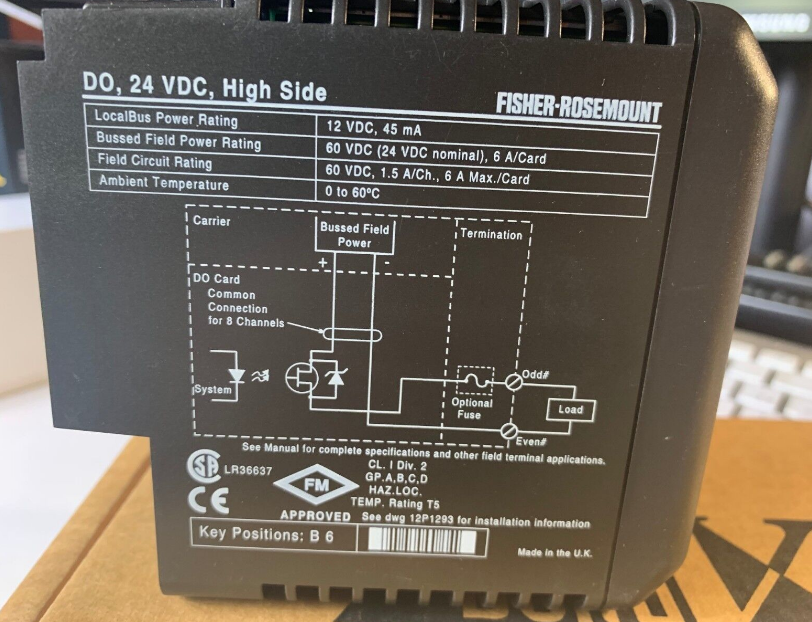

KJ3001X1-BJ1 DO, 8-Channel, 24 VDC, High Side Card Hazardous Atmosphere II 3 G Nemko No. 02ATEX431U EEx nA IIC T4 Power Specifications LocalBus power rating 12 VDC sa 150 mA Field circuit rating 60 VDC sa 1.5 A/channel Usa ka max.card Bussed field power rating 60 VDC (24 VDC nominal) 6 A card Environmental Specifications Ambient Temperature 0 to 60o C Shock 10g ½ Sinewave para sa 11 msec Vibration 1mm Peak to Peak gikan sa 5 ngadto sa 16Hz;0.5g gikan sa 16 ngadto sa 150Hz Airborne Contaminants ISA-S71.04 –1985 Airborne Contaminants Class G3 Relative Humidity 5 ngadto sa 95% Non-Condensing IP 20 Rating Terminal block key position B6 Nota: Tan-awa ang label sa produkto para sa serial number ug lokasyon ug petsa sa paggama.Tan-awa usab ang wiring diagram sa wala nga bahin sa kard.Pasidaan: Kini nga produkto adunay piho nga mga panudlo alang sa pag-instalar, pagtangtang ug operasyon sa mga peligro nga lugar.Tan-awa ang dokumento 12P2046 "DeltaV  Scalable Process System Zone 2 Mga Instruksyon sa Pag-install".Ang ubang mga instruksiyon sa pag-instalar anaa sa manwal nga "Pag-instalar sa Imong DeltaV Automation System".Pagtangtang ug Pagsulod sa Field power nga gihatag niini nga device, bisan sa field terminal o isip bussed field power pinaagi sa carrier, kinahanglang tangtangon sa dili pa tangtangon o ikonektar ang device.Kini nga yunit mahimong tangtangon o isulod samtang ang gahum sa sistema gipakusog ubos sa mosunod nga mga kondisyon: (Timan-i Usa lamang ka yunit sa usa ka higayon ang mahimong tangtangon o i-insert gamit ang sistema sa gahum nga kusog.) • Kon gamiton uban sa KJ1501X1-BC1 System Dual DC/DC Power Supply naglihok sa bisan hain 24 VDC o 12 VDC input gahum, Ang nag-unang sirkito wiring inductance ubos pa kay sa 23 uH, o sa usa ka certified suplay uban sa usa ka bukas nga sirkito boltahe, Ui sa 12.6 VDC ug usa ka Lo sa ubos pa kay sa 23 uH (lakip ang wire inductance).• Ang mga non-sparking field circuits KINAHANGLANG ma-deenergize sa dili pa tangtangon ug isulod kini nga produkto.Ang usa ka terminal block fuse mahimong DILI matangtang gamit ang field power nga gipakusog para sa mga non-sparking circuit.Ang rotary keying system nagsiguro sa pagkaangay tali sa I/O cards ug terminal blocks human makompleto ang instalasyon.Ang terminal block kinahanglang adunay mga yawe nga gitakda alang sa I/O card diin kini gigamit.Pagmentinar ug Pag-adjust Kini nga yunit walay sulod nga magamit nga mga piyesa nga magamit sa tiggamit ug dili kinahanglan nga bungkagon sa bisan unsang hinungdan.Dili kinahanglan ang pag-calibrate.
