Ang device nga gilista dinhi mao ang 9907-164 nga modelo, usa ka bahin sa 505 ug 505E Microprocessor based governor control units.Kini nga control module gidisenyo nga espesipiko sa pag-operate sa mga steam turbine, ingon man mga turbogenerator ug turboexpander modules.Ang serye sa 505/505E gimugna, giprodyus, ug gigama sa orihinal sa Woodward Inc.

Ang 9907-164 nga yunit gidesinyo aron makontrol ang steam turbine pinaagi sa pag-operate sa usa ka extraction ug/o ang admission para sa turbine.Gigamit niini ang mga split-stage actuator sa turbine, bisan usa o silang duha, aron iduso ang mga inlet valve alang sa alisngaw.

Ang 9907-164, sama sa bisan unsang 505 nga mga module sa gobernador, mahimo nga ma-configure sa natad sa mga on-site operator.Ang software nga gimaneho sa menu gikontrol ug giusab sa control panel sa operator nga gisagol sa atubangan nga nag-atubang nga bahin sa yunit.Ang panel adunay display nga duha ka linya para sa teksto, 24 ka karakter matag linya.

Ang 9907-164 gisangkapan sa usa ka serye sa discrete ug analog inputs: 16 contact inputs (4 niini gipahinungod, 12 niini programmable), ug dayon 6 programmable current inputs, sa 4 ngadto sa 20 mA.

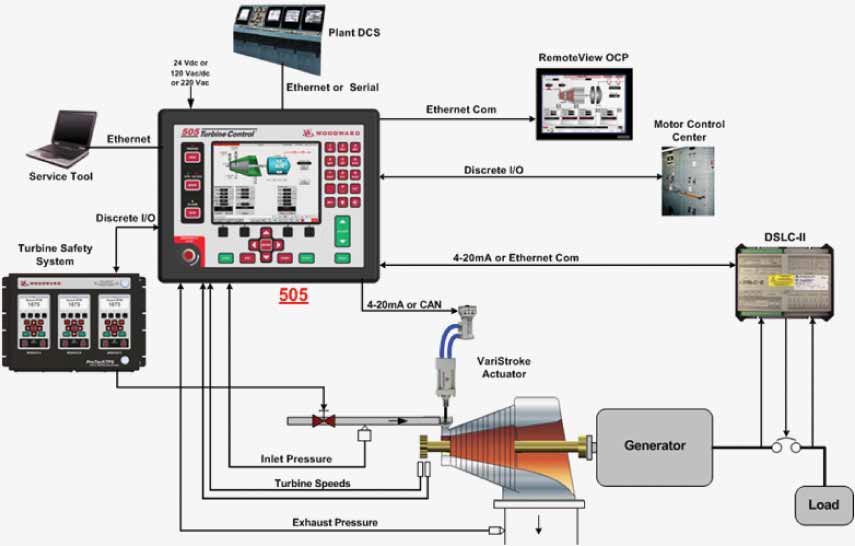

Ang 505 ug 505XT mao ang linya ni Woodward sa standard nga off-the-shelf controllers para sa operasyon ug pagpanalipod sa mga industrial steam turbine.Kini nga mga tigkontrol sa steam turbine nga ma-configure sa tiggamit naglakip sa espesipikong gidesinyo nga mga screen, algorithm, ug mga recorder sa panghitabo aron pasimplehon ang paggamit sa pagkontrol sa mga industriyal nga steam turbine o turbo-expanders, pagmaneho sa mga generator, compressor, pump, o mga fan sa industriya.

Yano nga gamiton Yano ang pag-configure
Yano sa pag-troubleshoot
Yano ang pag-adjust (naggamit ug bag-ong OptiTune Technology)
Yano nga pagkonektar (uban sa Ethernet, CAN o Serial nga mga protocol)

Ang base 505 nga modelo gidisenyo alang sa yano nga single valve steam turbine applications diin ang basic turbine control, proteksyon, ug monitoring lang ang gikinahanglan.Ang 505 controller's integrated OCP (operator control panel), overspeed protection, ug trip events recorder naghimo niini nga sulundon alang sa gagmay nga mga aplikasyon sa steam turbine diin ang kinatibuk-ang gasto sa sistema usa ka kabalaka.

Ang 505XT nga modelo gidisenyo alang sa mas komplikado nga single valve, single extraction o single admission steam turbine nga mga aplikasyon diin mas daghan nga analog o discrete I/O (inputs ug outputs) ang gikinahanglan.Ang mga opsyonal nga input ug output mahimong konektado sa 505XT controller pinaagi sa Woodward's LinkNet-HT distributed I/O modules.Kung gi-configure aron makontrol ang usa ka extraction ug/o admission based steam turbines, ang 505XT controller's field-proven ratio-limiter function nagsiguro nga ang interaksyon tali sa duha ka kontrolado nga mga parameter (ie, speed ug extraction o inlet header ug extraction) husto nga decoupled.Pinaagi lang sa pagsulod sa pinakataas nga lebel ug tulo ka punto gikan sa steam map sa turbine (operating envelope), ang 505XT awtomatik nga nagkalkula sa tanang PID-to-valve ratios ug tanang limitasyon sa operasyon ug proteksyon sa turbine.
