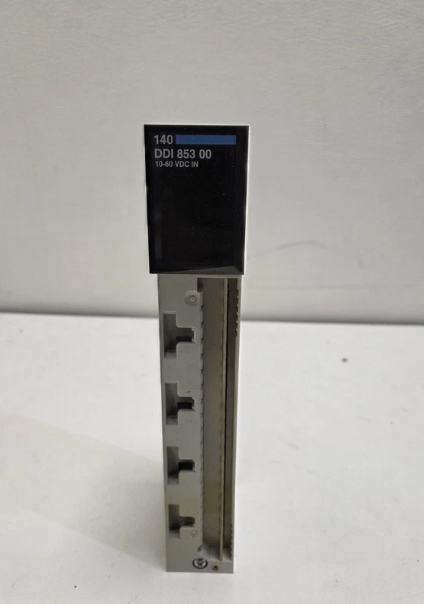

Schneider 140DDI85300 discrete input module Modicon Quantum
Deskripsyon
| Paggama | Schneider |
| Modelo | 140DDI85300 |
| Impormasyon sa pag-order | 140DDI85300 |
| Katalogo | Quantum 140 |
| Deskripsyon | Schneider 140DDI85300 discrete input module Modicon Quantum |
| Sinugdanan | Franch(FR) |
| HS Code | 3595861133822 |
| Dimensyon | 4.5cm * 16.3cm * 31.2cm |
| Timbang | 0.428 kg |
Mga Detalye
| Sakup sa produkto | Modicon Quantum automation platform |
|---|---|
| Uri sa produkto o sangkap | Dc discrete input modules |
| Discrete input nga numero | 32 |
| Grupo sa mga kanal | 4 |
|---|---|
| Logic input | Positibo (sink) |
| Mga limitasyon sa boltahe sa input | 10...60 V |
| Input nga boltahe | 12 V 5…10 mA DC 24 V 6…30 mA DC 48 V 2…15 mA DC 60 V 1…5 mA DC |
| Ang boltahe nga estado 1 gigarantiyahan | 9...12 V 12 V +/- 5 % 11...24 V 24 V - 15...20 % 34...48 V 48 V - 15...20 % 45...60 V 60 V - 15...20 % |
| Ang kahimtang sa boltahe 0 gigarantiyahan | 0...1.8 V 12 V +/- 5 % 0...10 V 48 V - 15...20 % 0...12.5 V 60 V - 15...20 % 0...5 V 24 V - 15...20 % |
| Hingpit nga maximum nga boltahe | 75 V |
| Pag-atubang sa kinahanglanon | 2 input nga mga pulong |
| Panahon sa pagtubag | 4 ms gikan sa estado 0 hangtod sa estado 1 4 ms gikan sa estado 1 hangtod sa estado 0 |
| Pagbalhin frequency | <= 100 Hz |
| Pag-inusara tali sa grupo ug bus | 2500 Vrms DC sa 1 ka minuto |
| Pag-inusara tali sa grupo | 700 Vrms DC sulod sa 1 ka minuto |
| Pagkawala sa gahum | 1 W + (0.25 x nga gidaghanon sa mga puntos sa) |
| Pagmarka | CE |
| Lokal nga pagsenyas | 1 LED (berde) para sa komunikasyon sa bus anaa (Aktibo) 32 LEDs (berde) para sa input status |
| Kinahanglanon karon sa bus | 300 mA |
| Format sa module | Estandard |
| Net gibug-aton | 0.295 kg |
| Mga sumbanan | EN/IEC 61131-2 CSA C22.2 No 142 UL 508 |
|---|---|
| Mga sertipikasyon sa produkto | RCM Merchant Navy UL EAC CSA CE delikado nga lokasyon klase 1, dibisyon 2 |
| Pagbatok sa electrostatic discharge | 4 kV contact nga nahiuyon sa IEC 801-2 8 kV sa hangin nga nahiuyon sa IEC 801-2 |
| Pagbatok sa electromagnetic field | 10 V/m 80…2000 MHz nga nahiuyon sa IEC 801-3 |
| Ang ambient nga temperatura sa hangin alang sa operasyon | 0…60 °C |
| Ambient nga temperatura sa hangin alang sa pagtipig | -40…85 °C |
| Relatibong humidity | 95% nga walay condensation |
| Operating altitude | <= 5000 m |
