HIMA F7130A Power supply module
Deskripsyon
Paggama | HIMA |
Modelo | F7130A |
Impormasyon sa pag-order | F7130A |
Katalogo | HIQUAD |
Deskripsyon | HIMA F7130A Power supply module |
Sinugdanan | Estados Unidos (US) |
HS Code | 85389091 |
Dimensyon | 16cm * 16cm * 12cm |
Timbang | 0.8kg |
Mga Detalye

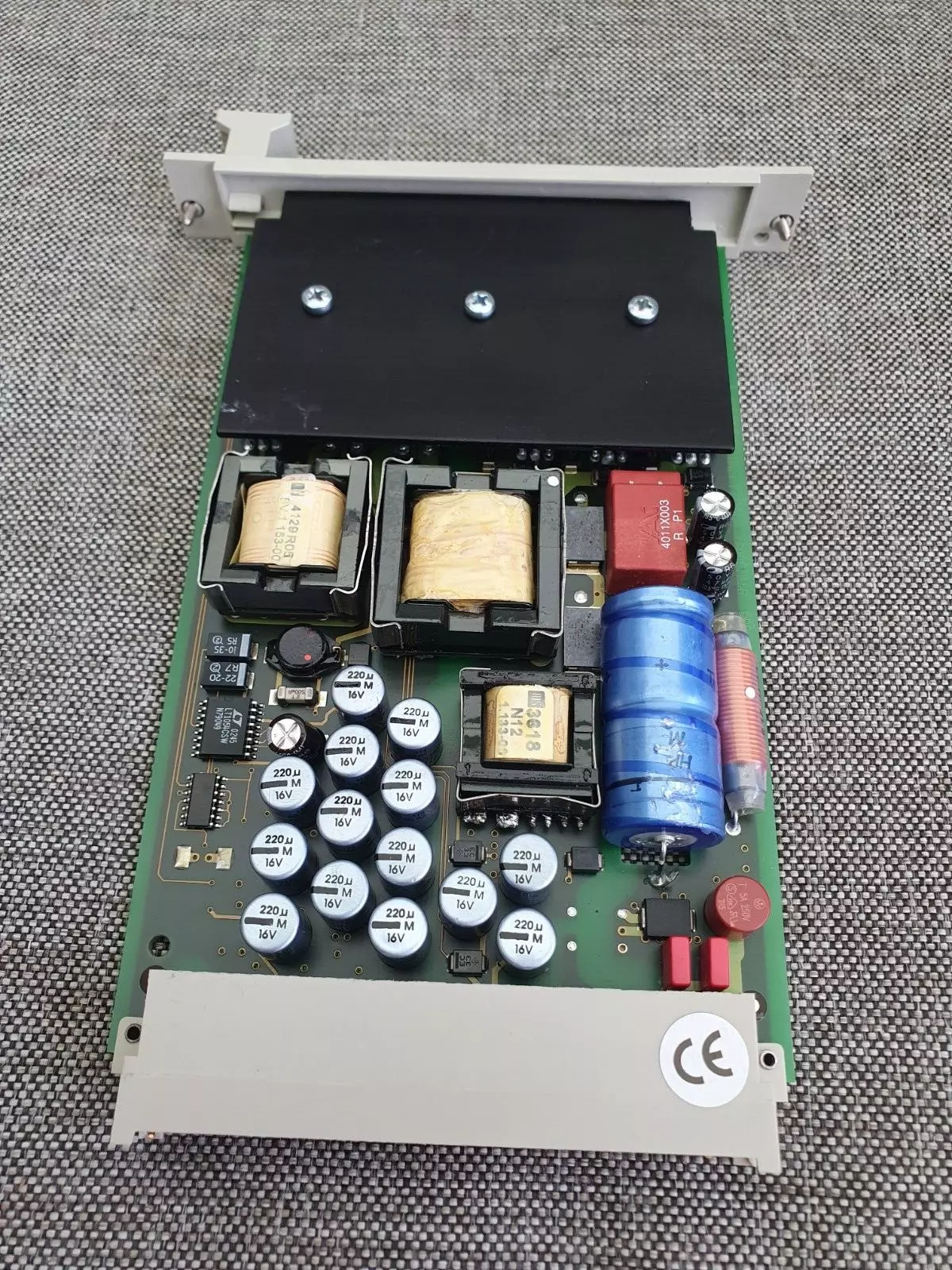

Hulagway 1: F 7130 Usa ka module sa suplay sa kuryente
Ang module nagsuplay sa PES H41g nga adunay 5 VDc gikan sa panguna nga suplay nga 24 vDc. Kini usa ka Dc/DC con-verter nga adunay electrical isolation tali sa input ug output nga boltahe. Ang module nasangkapan sa proteksyon sa overvoltage ug kasamtangan nga limitasyon. Ang mga output kay short-circuit proof. Ang mga koneksyon sa suplay gibulag alang sa sentral nga aparato / l0 nga mga module ug interface sa HlBUS.
Ang karon nga input nga boltahe (L +) ug ang mga output nga boltahe gipakita sa mga LED sa frontplate. Ang usa ka tukma nga operasyon sa module gisiguro kung ang LED 5 V CPU / EA nagdan-ag lamang og gamay.
Ang suplay sa kuryente alang sa pag-monitor sa sentral nga aparato gipakaon nga gilain pinaagi sa pin z16 (NG).
