mga produkto

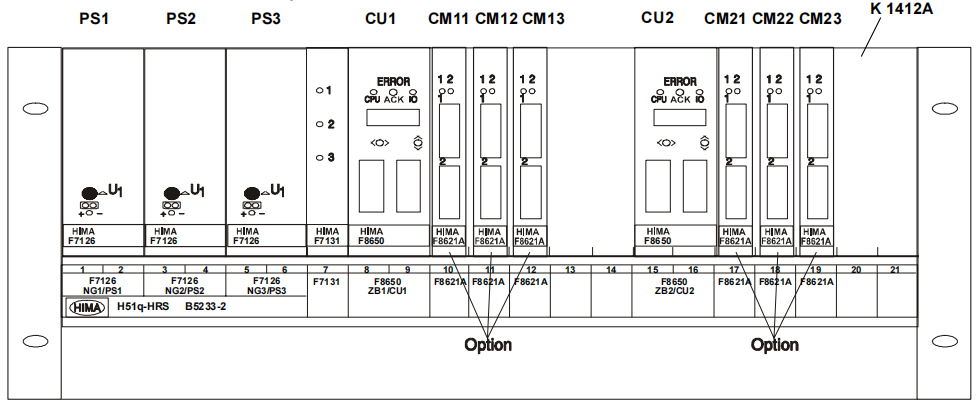

Mga bahin sa assembly kit B 5233-1/-2:

• 1 x K 1412A central rack, 5 ka unit nga taas, 19 ka pulgada, nga adunay integratedcable tray, nga adunay hinged nga madawat alang sa label.

• dugang nga mga module sa likod nga 3 x Z 6011 nga pag-decoupling ug pag-fuse aron pakan-on ang mga module sa suplay sa kuryente

1 x Z 6012 fan module nga adunay fan run monitoring ug fuse monitoring

2 x Z 6013 decoupling ug paghiusa sa boltahe sa suplay alang sa signal sa WD

naglakip sa mga modules:

• 3 x F 7126 power supply module 24 V / 5 V, matag usa 10 A (PS1 - PS3).

Ang 5 V outputs sa power supply outputs gibalhin sa parallel.

• 1 x F 7131 power supply monitoring

• 2 x F 8650 central module (CU1, CU2)

• 2 x F 7546 bus termination module (B 5233-1)

• 4 x F 7546 bus termination module (B 5233-2)

• 1 x BV 7032 data connecting cable (B 5233-1 lang)

modules alang sa kapilian (lain nga han-ay)

• 6 x F 8621A Coprocessor module (CM11 - CM13, CM21 - CM23)

• 10 x F 8625 Ethernet-komunikasyon module

• 10 x F 8626 Profibus-DP-komunikasyon nga module

Assembly kits nga gamiton para sa I/O level:

• B 9302 I/O-rack 4 ka yunit nga taas, 19 pulgada

• B 9361 dugang nga suplay sa kuryente, 5 V DC, 5 ka yunit nga taas, 19 pulgada

Ang max. Ang kasamtangan kinahanglan nga 18 A, kung ang 3 x F 7126 gigamit aron mapadayon ang sistema sa operasyon bisan ang usa ka module sa suplay sa kuryente F 7126 napakyas. Ang kinatibuk-ang gikinahanglan nga kasamtangan sa kontrol mao ang summary sa konsumo sa mga modules sa central rack ug sa I/O modules. Alang sa mga kantidad sa kasamtangan nga kinahanglanon (+5 V DC) tan-awa ang mga sheet sa datos.
