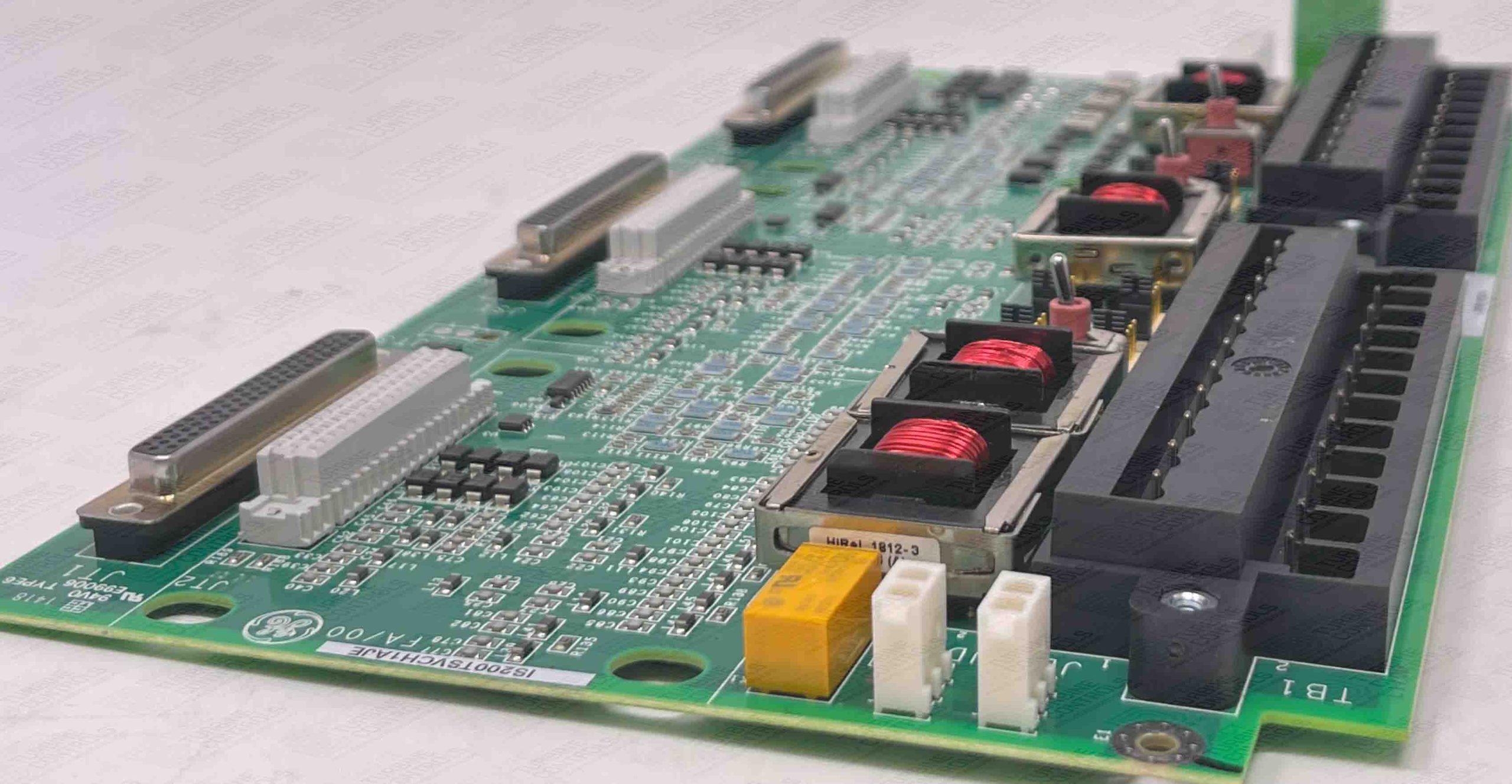

Ang IS200TSVCH1A usa ka Servo I/O Terminal Board nga gimugna sa GE. Duha ka electro-hydraulic servo valves ang nagpalihok sa steam/fuel valves, ug ang Servo Input/Output (TSVC) terminal board nakig-interact kanila.

Ang linear variable differential transformer gigamit sa pagsukod sa posisyon sa balbula (LVDT). Ang TSVC nahiuyon lamang sa PSVO I/O pack ug sa WSVO servo driver; dili kini compatible sa VSVO processor.

Ang Simplex, dual, ug TMR control tanan gisuportahan sa terminal board. Pinaagi sa socket J28, tulo ka 28 V dc nga suplay ang konektado. Ang JD1 o JD2 kay external trip plugs para sa protection module.

Duha ka I/O terminal blocks ang gigamit sa pagkonektar sa mga sensor ug servo valves. Ang matag bloke adunay 24 ka mga terminal nga nag-accommodate hangtod sa #12 AWG nga mga kable ug gihuptan sa lugar pinaagi sa duha ka mga screw.

Sa wala sa matag terminal block adunay usa ka shield terminal strip nga konektado sa chassis ground. Ang JD1 o JD2 gigamit sa pagkonektar sa external trip wiring.
Duha ka channel sa bi-directional servo current outputs, LVDT position feedback, LVDT excitation, ug pulse rate flowing inputs anaa sa TSVC servo terminal board.

Makapadasig kini hangtod sa walo ka mga input sa posisyon sa balbula sa LVDT ug makadawat mga datos gikan niini. Alang sa matag servo control loop, usa, duha, tulo, o upat ka LVDT ang magamit. Alang sa pag-monitor sa dagan sa gasolina sa turbine sa gas, ang duha nga mga input sa rate sa pulso gigamit.

Adunay usa ka pagpili sa usa, duha, tulo, o upat ka LVDT alang sa matag servo control loop. Ang duha ka pulse rate input gigamit alang sa gas turbine fuel flow measurement.

Gidaghanon sa mga input

Adunay walo ka LVDT windings sa kinatibuk-an.

Duha ka pulse rate signal, magnetic o TTL

Aron mapalong ang mga output sa servo, duha ka signal sa pulse rate, magnetic o TTL, ang gigamit.
