GE IS200VVIBH1C IS200VVIBH1CAB VME Vibration Card
Deskripsyon
| Paggama | GE |
| Modelo | IS200VVIBH1C |
| Impormasyon sa pag-order | IS200VVIBH1CAB |
| Katalogo | Marcos VI |
| Deskripsyon | GE IS200VVIBH1C IS200VVIBH1CAB VME Vibration Card |
| Sinugdanan | Estados Unidos (US) |
| HS Code | 85389091 |
| Dimensyon | 16cm * 16cm * 12cm |
| Timbang | 0.8kg |
Mga Detalye

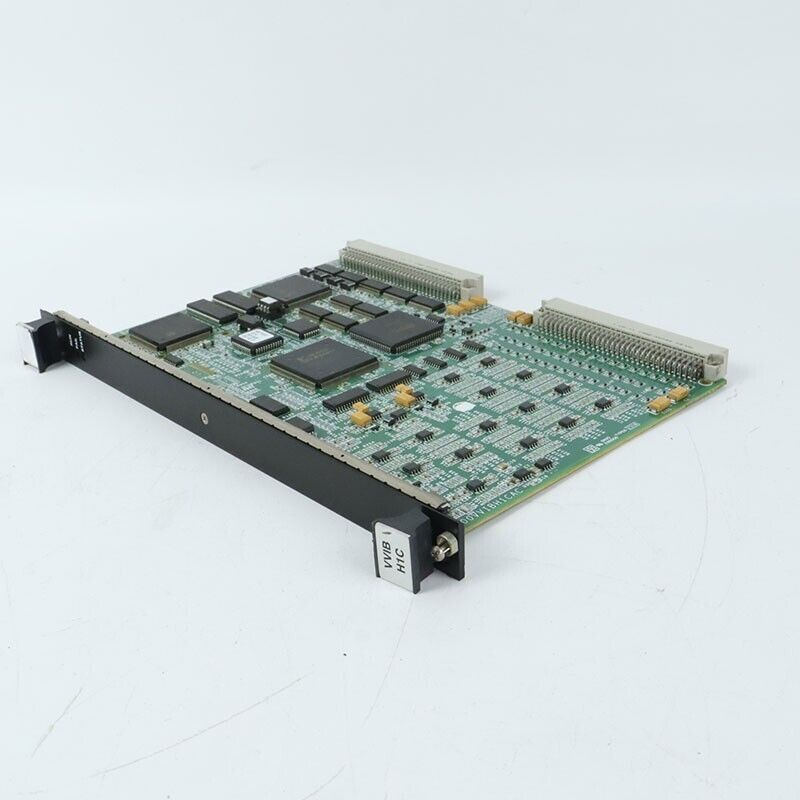

Ang IS200VVIBH1C usa ka produkto nga serye sa Mark VI nga gipagawas sa GE. IS200VVIBH1C gigamit ingon nga usa ka vibration monitoring board. Kini nga PCB nagdumala sa vibration probe signal gikan sa DVIB o TVIB terminal strip.
Kini nga mga probe direktang konektado sa terminal strip. Moabot sa 200 ka mga probe mahimong konektado sa usa ka circuit board. Ang IS200VVIBH1C nag-digitize niini nga mga signal ug gipadala kini sa controller pinaagi sa VME bus.
Ang mga probe sa vibration gigamit alang sa upat ka mga function sa pagpanalipod lakip ang: vibration, rotor eccentricity, differential expansion, ug rotor axial position.
Ang terminal strip nga konektado sa IS200VVIBH1CAC nagsuporta sa seismic probes, proximity probes, accelerometer probes ug accelerometer probes nga gihatag sa Bently Nevada. Sa simplex o TMR mode, ang gahum alang niini nga mga probe gikan sa IS200VVIBH1CAC board.
Ang IS200VVIBH1C naglakip sa usa ka panel nga adunay tulo ka LED indicators. Gimarkahan kini nga kapakyasan, kahimtang, ug pagdagan.
Ang panel gilakip sa ibabaw sa PCB gamit ang tulo ka mga screw. Ang board adunay duha ka backplane connectors nga gimarkahan og P1 ug P2. Ang board adunay dugang nga upat ka konektor.
Ang board adunay daghang mga laray sa inductor coils / beads nga nahimutang direkta sa luyo ug parallel sa P2 backplane, nga gimarkahan nga L1 hangtod L55. Ang board usab adunay lainlaing mga diode, capacitor ug resistors. Ang mga sangkap nahimutang sa duha ka ibabaw sa circuit board.
