Emerson IMR6000/30 System Frame
Deskripsyon
Paggama | Emerson |
Modelo | IMR6000/30 |
Impormasyon sa pag-order | IMR6000/30 |
Katalogo | CSI6500 |
Deskripsyon | Emerson IMR6000/30 System Frame |
Sinugdanan | Estados Unidos (US) |
HS Code | 85389091 |
Dimensyon | 16cm * 16cm * 12cm |
Timbang | 0.8kg |
Mga Detalye

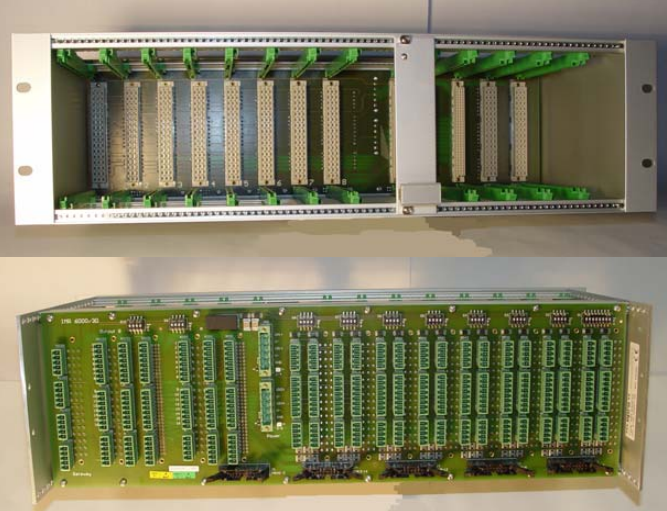

Ang frame sa sistema IMR 6000/30 naglangkob sa mosunod nga mga slot sa kard sa atubangan nga bahin:
• 8 ka slots para sa mga monitor sa MMS 6000 series *
• 4 ka slots para sa pagpahaom sa duha ka logic card eg MMS 6740
•1 slot para sa koneksyon sa interface card eg MMS 6830, MMS 6831, MMS 6824 o MMS 6825
Ang mosunud nga mga monitor gisuportahan sa frame sa sistema nga IMR6000/30 sa ilang sukaranan nga mga gimbuhaton:
MMS 6110, MMS 6120, MMS 6125 MMS 6140, MMS 6210, MMS 6220 MMS 6310, MMS 6312, MMS 6410
Ang koneksyon sa gawas nga periphery sa likod sa frame sa sistema mahitabo pinaagi sa 5−, 6− o 8−pole spring cage− ug/o screw connection plugs (Phoenix).
Ang RS485 nga mga koneksyon sa bus, ang tagsa-tagsa nga yawe-koneksyon ingon man ang channel nga tin-aw, alerto ug peligro nga mga alarma sa mga monitor, gipakaon pinaagi niining mga plugs sa likod sa frame sa sistema.
Ang suplay sa boltahe mahitabo pinaagi sa duha ka 5−pole plugs sa likod sa frame system.
Ang 1st monitor slot sa system frame nagtanyag sa posibilidad nga ipasabot ang usa ka yawe nga monitor (MMS6310 o MMS6312) ug i-relay ang yawe nga mga signal niini sa ubang mga monitor.
Ang interface card nagtanyag sa kapilian sa direktang koneksyon sa RS485 bus ug dugang pa sa posibilidad sa pagkonektar sa mga monitor sa RS 485 bus pinaagi sa external wiring uban sa mga plugs.
Ang RS485 bus mahimong ma-configure sumala sa gipatuman nga Dip− switch.
