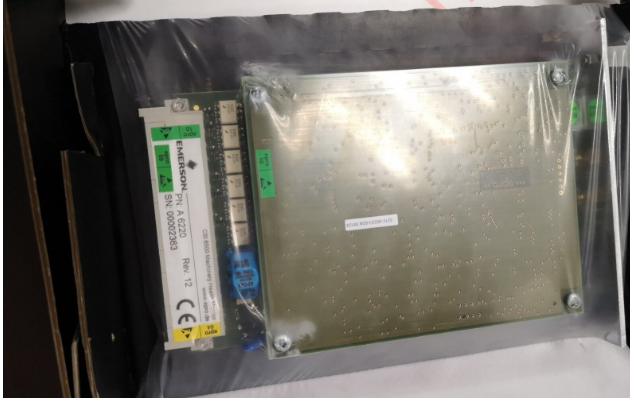

EMERSON A6220 Shaft Eccentricity Vibration Monitor
Deskripsyon
| Paggama | EMERSON |
| Modelo | A6220 |
| Impormasyon sa pag-order | A6220 |
| Katalogo | CSI6500 |
| Deskripsyon | EMERSON A6220 Shaft Eccentricity Vibration Monitor |
| Sinugdanan | Alemanya (DE) |
| HS Code | 85389091 |
| Dimensyon | 16cm * 16cm * 12cm |
| Timbang | 0.8kg |
Mga Detalye
Ang Shaft Eccentricity Monitor gidisenyo alang sa taas nga kasaligan alang sa kadaghanan sa tanum
kritikal nga rotating nga makinarya. Kini nga 1-slot nga monitor gigamit kauban sa ubang AMS 6500
mga monitor aron makahimo og usa ka kompleto nga API 670 nga monitor sa pagpanalipod sa makinarya. Mga aplikasyon
naglakip sa alisngaw, gas, compressors ug hydro turbomachinery.
Ang nag-unang gamit sa Shaft Eccentricity Monitor mao ang tukma nga pag-monitor sa shaft
eccentricity ug kasaligan nga pagpanalipod sa makinarya pinaagi sa pagtandi sa mga parameter sa vibration batok
mga setpoint sa alarma, mga alarma sa pagmaneho ug mga relay.
Ang pag-monitor sa eccentricity sa shaft naglangkob sa usa ka displacement sensor nga gi-mount
pinaagi sa bearing case o gitaod sa sulod sa bearing housing nga adunay usa ka
eccentricity collar duol sa thrust bearing isip target. Ang displacement sensor
kay usa ka non-contact sensor nga nagsukod sa shaft movement nga proporsyonal sa shaft bowing
o gibawog nga baras, ubos sa 600 rpm.
Ang pag-monitor sa eccentricity sa shaft usa ka hinungdanon nga pagsukod sa dako nga bearing sa manggas
makina alang sa predictive ug proteksyon monitoring.
Ang AMS 6500 Machinery Health Monitor usa ka hinungdanon nga bahin sa PlantWeb® ug
AMS software.
Naghatag ang PlantWeb sa mga operasyon nga hiniusa nga kahimsog sa makinarya inubanan sa
Sistema sa pagkontrol sa proseso sa Ovation® ug DeltaV™. Ang software sa AMS naghatag og maintenance
personnel advanced predictive ug performance diagnostic himan sa masaligon ug
tukma nga mahibal-an ang mga sayup sa makina sa sayo pa.
Mga Input sa Transducer
Gidaghanon sa mga Input
Duha, independente
Matang sa mga Input
Eddy kasamtangan, differential
Mga Input sa Emerson Sensor
Numero sa bahin: 6422, 6423, 6424, 6425
Paglain
Galvanically gibulag
gikan sa suplay sa kuryente
Pagsukol sa Input
>100 kΩ
Sakup sa Boltahe sa Input
-1 hangtod 23 VDC
Input Frequency Range
0.017 - 70 Hz (102 - 4200 rpm)
„ Duha ka channel, 3U nga gidak-on, 1-slot plug
sa module mokunhod ang luna sa kabinete
mga kinahanglanon sa katunga gikan sa tradisyonal
upat ka channel nga 6U nga gidak-on nga mga kard
"Nahiuyon sa API 670,
init swappable module
"Hilit nga mapili nga limitasyon
multiply ug bypass sa biyahe
"Buffered sa atubangan ug likod
ug proporsyonal nga mga output,
0/4-20 mA output, 0 - 10 V output
"Mga pasilidad sa pagsusi sa kaugalingon
naglakip sa monitoring hardware,
input sa kuryente, temperatura sa hardware,
sensor ug cable
"Gamit uban ang displacement sensor
6422, 6423, 6424 ug 6425,
drayber CON XXX ug yawe
module sa pagmonitor
