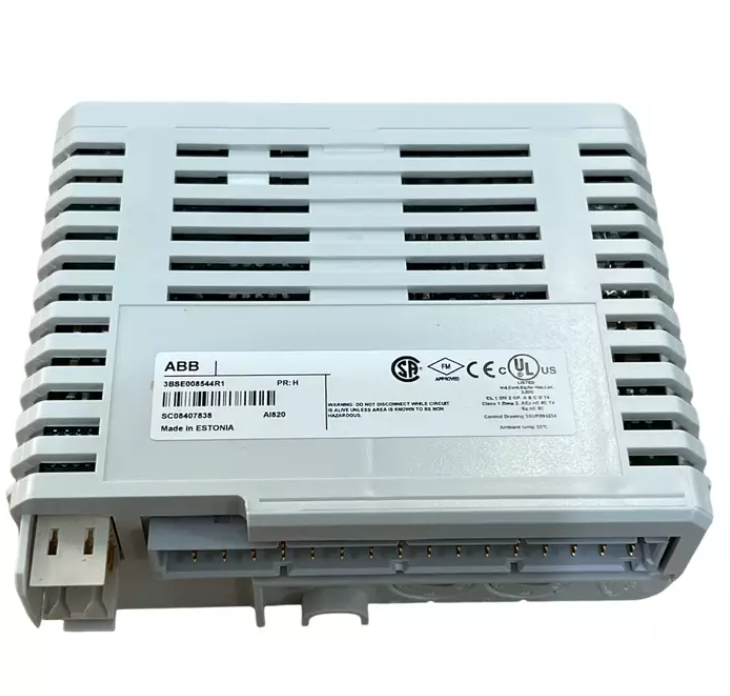

ABB AI820 3BSE008544R1 Analog Input 4 ch
Deskripsyon
| Paggama | ABB |
| Modelo | AI820 |
| Impormasyon sa pag-order | 3BSE008544R1 |
| Katalogo | 800xA |
| Deskripsyon | ABB AI820 3BSE008544R1 Analog Input 4 ch |
| Sinugdanan | Estados Unidos (US) |
| HS Code | 85389091 |
| Dimensyon | 16cm * 16cm * 12cm |
| Timbang | 0.8kg |
Mga Detalye
Ang AI820 Analog Input Module adunay 4 differential, bipolar current/voltage inputs. Ang matag channel mahimong usa ka boltahe o kasamtangan nga input. Ang kasamtangan nga mga input makasugakod sa usa ka aksidenteng maximum normal mode 30 V dc koneksyon. Aron mapanalipdan ang kasamtangan nga input circuit batok sa delikado nga lebel sa input, nga mao, pinaagi sa aksidente nga pagkonektar sa usa ka 24 V nga tinubdan, ang resistor nga rating sa 250W nga kasamtangang pagbati nga mga resistor mao ang mahitungod sa 5 Watts. Kini gituyo lamang sa temporaryo nga pagpanalipod sa usa ka channel matag higayon.
Ang module nag-apod-apod sa eksternal nga suplay sa transmitter sa matag channel. Nagdugang kini usa ka yano nga koneksyon (uban ang gipalawig nga mga MTU) aron ipang-apod-apod ang suplay sa mga eksternal nga 2 wire transmitter. Walay kasamtangan nga limitasyon sa mga terminal sa gahum sa transmitter.
Ang tanan nga 4 ka channel nahimulag gikan sa ModuleBus sa usa ka grupo. Ang gahum sa mga yugto sa pag-input gi-convert gikan sa 24 V sa ModuleBus.
Mga bahin ug benepisyo
- 4 ka channel alang sa -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, -5...+5 V, 0...5 V, 1...5 V dc bipolar differential inputs
- Usa ka grupo sa 4 nga mga kanal nga nahimulag gikan sa yuta
- 14 bit nga resolusyon ug timaan
- Input shunt resistors giprotektahan sa 30 V dc
- Ang input makasukol sa komunikasyon sa HART
Kinatibuk-ang impormasyon
| Numero sa artikulo | 3BSE008544R1 |
| Type | Analog nga Input |
| Pagtino sa signal | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Gidaghanon sa mga kanal | 4 |
| Tipo sa signal | Bipolar nga kalainan |
| HART | No |
| SOE | No |
| Redundancy | No |
| Taas nga integridad | No |
| Intrinsic nga kaluwasan | No |
| Mga mekaniko | S800 |
