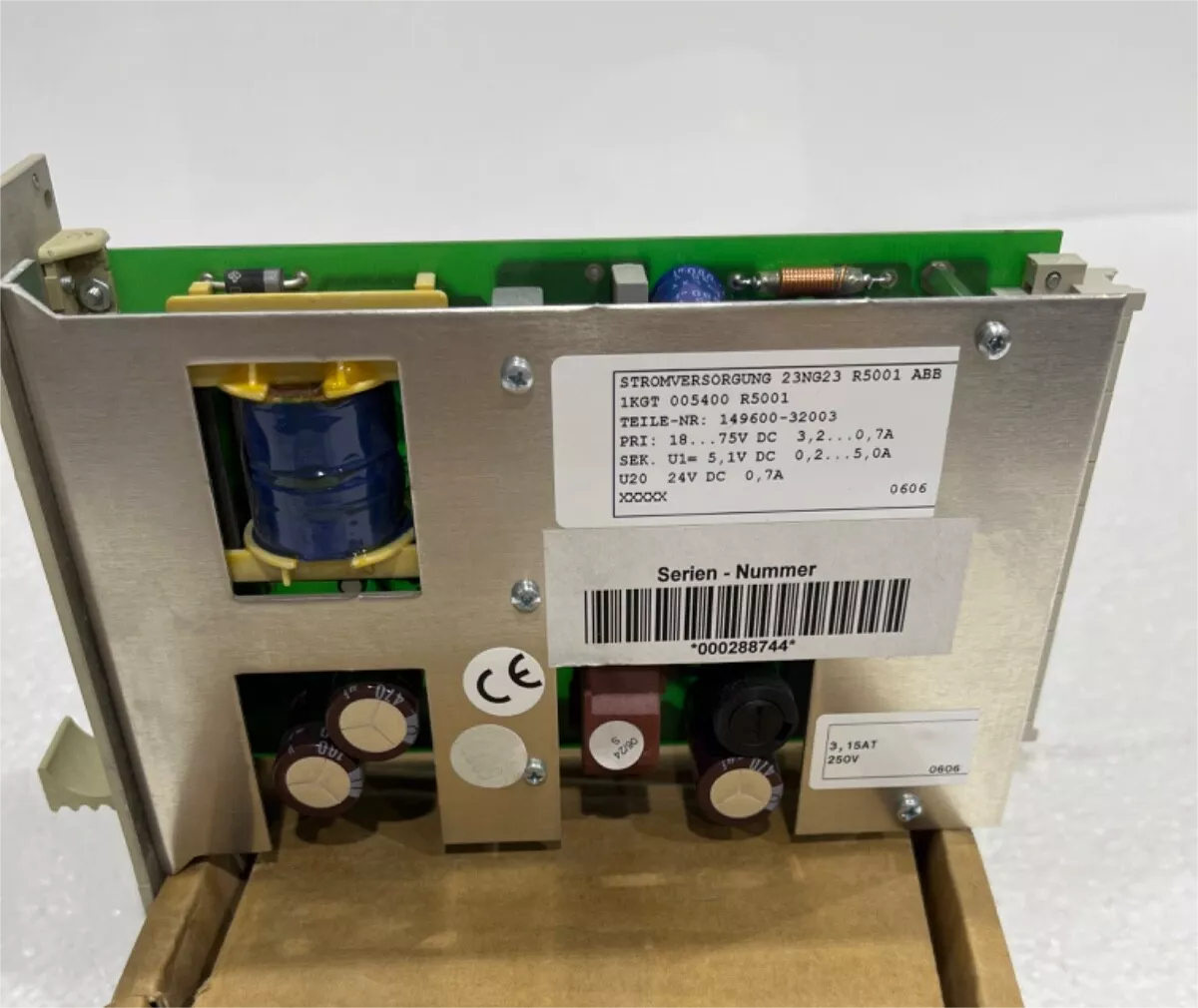

ABB 23NG23 1K61005400R5001 Power Supply Module
Deskripsyon
| Paggama | ABB |
| Modelo | 23NG23 |
| Impormasyon sa pag-order | 1K61005400R5001 |
| Katalogo | Procontrol |
| Deskripsyon | ABB 23NG23 1K61005400R5001 Power Supply Module |
| Sinugdanan | Estados Unidos (US) |
| HS Code | 85389091 |
| Dimensyon | 16cm * 16cm * 12cm |
| Timbang | 0.8kg |
Mga Detalye
Ang 23NG23 power supply feed sa +5 V DC(U1)ug ang+24VDC(U2)foranRTU232subrack.Adunay usa lamang ka bersyon (rubric) ang gikinahanglan.
Pagproseso nga gimbuhaton:
Ang 23NG23 board adunay usa ka piho nga lokasyon sa matag RTU232 subrack. Mao ni ang slot 1 ug 5.
Ang auxiliary nga proseso nga boltahe nga output UP(F2) kay notused sulod sa RTU232 system ug dili wired sulod sa subrack.

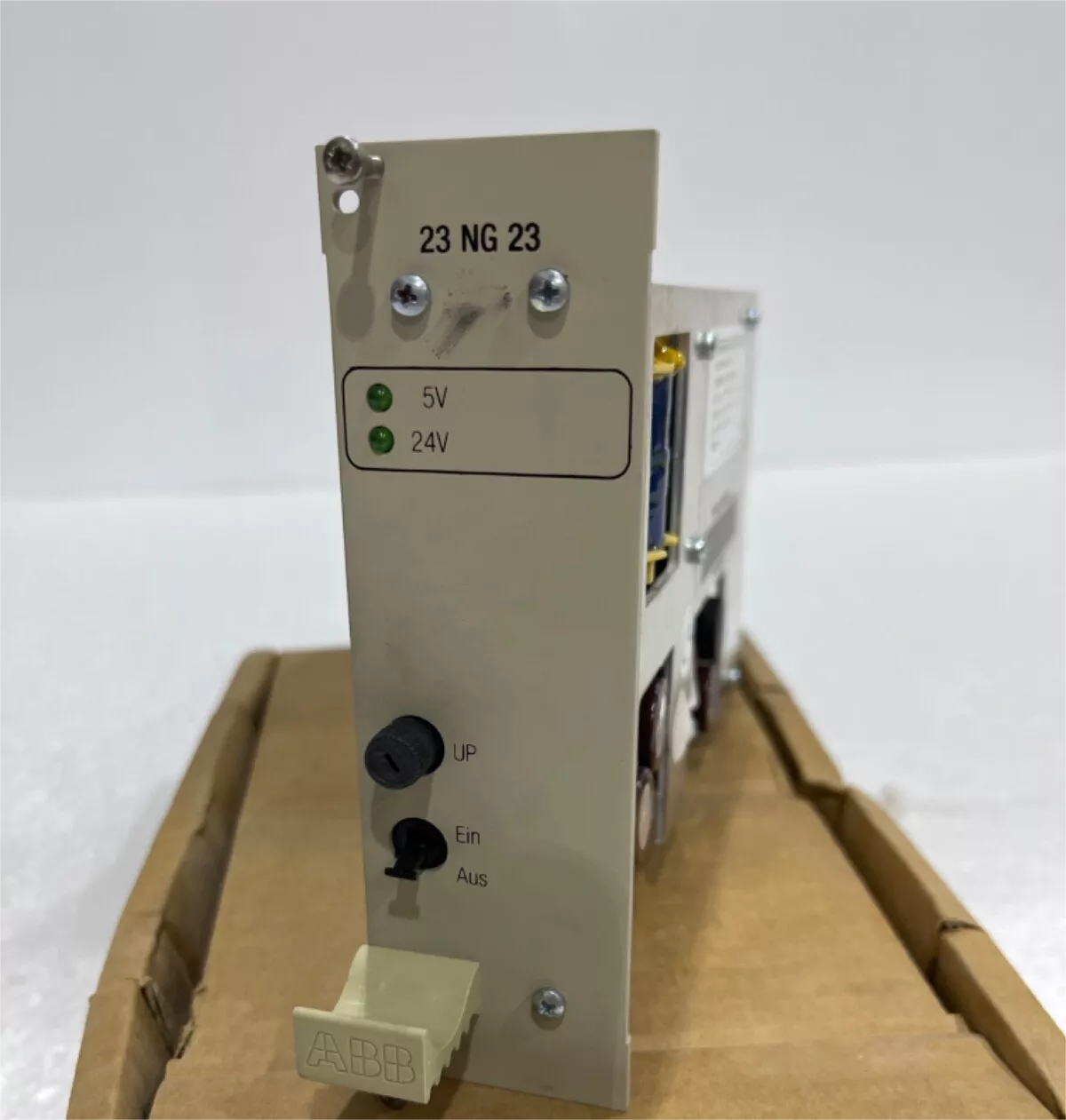

Ang panguna nga fuse gibutang sa tuo nga bahin sa suplay sa kuryente. Kung mawala ang boltahe sa output ang qreenLED gipalong.
Ilisan lang ang parehas nga tipo sa offuse aron mapugngan ang kuryente.
Ang suplay sa kuryente gibalhin sa ON-OFF switch (S1) sa atubangan nga plato.
Kinatibuk-ang output sa kuryenteAng 23NG23 naghatag ug kinatibuk-ang output nga gibanabana nga 41.8 W. Kini gibahin ngadto sa:+5 V ug 5000 mA= 25 W+ 24V ug 700 mA=16.8 W
Gamita ang Talaan 1:aron kuwentahon ang kinatibuk-ang load para sa subrackconfigurations.
+5 V DC Basic load Usa ka basic load nga minimum nga 232 mAis gihangyo nga i-regulate ang 24 V DC sa range nga gitakda sa teknikal nga Data.
Ang 24 V DC nahulog sa ubos sa gitakda nga tolerance range, kung ang pag-adorno adunay igong load nga gikuha gikan sa +5 VDC SettingsWalay gikinahanglan nga mga setting.
